ZP-H415 双核 Betaflight 飞控

01产品概述

ZP-H415 飞控面向 FPV 穿越机与航拍多旋翼设计，围绕数字图传与便携调参场景打造，在紧凑板型上集成了完整的传感器与接口资源。

主控采用 CH32H415 双核 MCU：V5F 内核以 400MHz 运行 Betaflight 主固件，承担姿态解算与控制环；V3F 内核以 160MHz 负责引导与系统管理，双核分工降低单核负载，为高刷新率陀螺仪数据留出余量。板上共提供 960KB Flash，满足 Betaflight 完整功能与黑匣子缓冲需求。

传感器部分标配 ICM42688P 六轴惯性测量单元（可选 SC7U22THTR 方案）、SPA06 气压计与 QMC5883P 磁力计，可在同一块板上完成姿态、高度与航向数据采集。图传方面支持 DJI O3 / O4 / O4 Pro 天空端直插，无需转接；同时保留板载集成 OSD 与模拟视频输入输出，兼容模拟图传系统。

接口资源包括 8 路 UART、5 路 PWM、1 路 I2C 与 SWD 调试口，并配备 TF 卡槽（黑匣子日志）、蜂鸣器与 LED 灯带接口。供电部分提供 5V/3A 与 10V/3A 双路 BEC，输入电压覆盖 2–8S（7.4–33.6V），可稳定驱动数字天空端与各类外设。

02技术规格

下表为产品完整技术参数，标注“选配”的项目以实际出货硬件为准。

03板载接口

本章依据实物照片丝印整理接口布局。具体引脚定义与固件映射以实物丝印及 Betaflight 资源管理器为准。

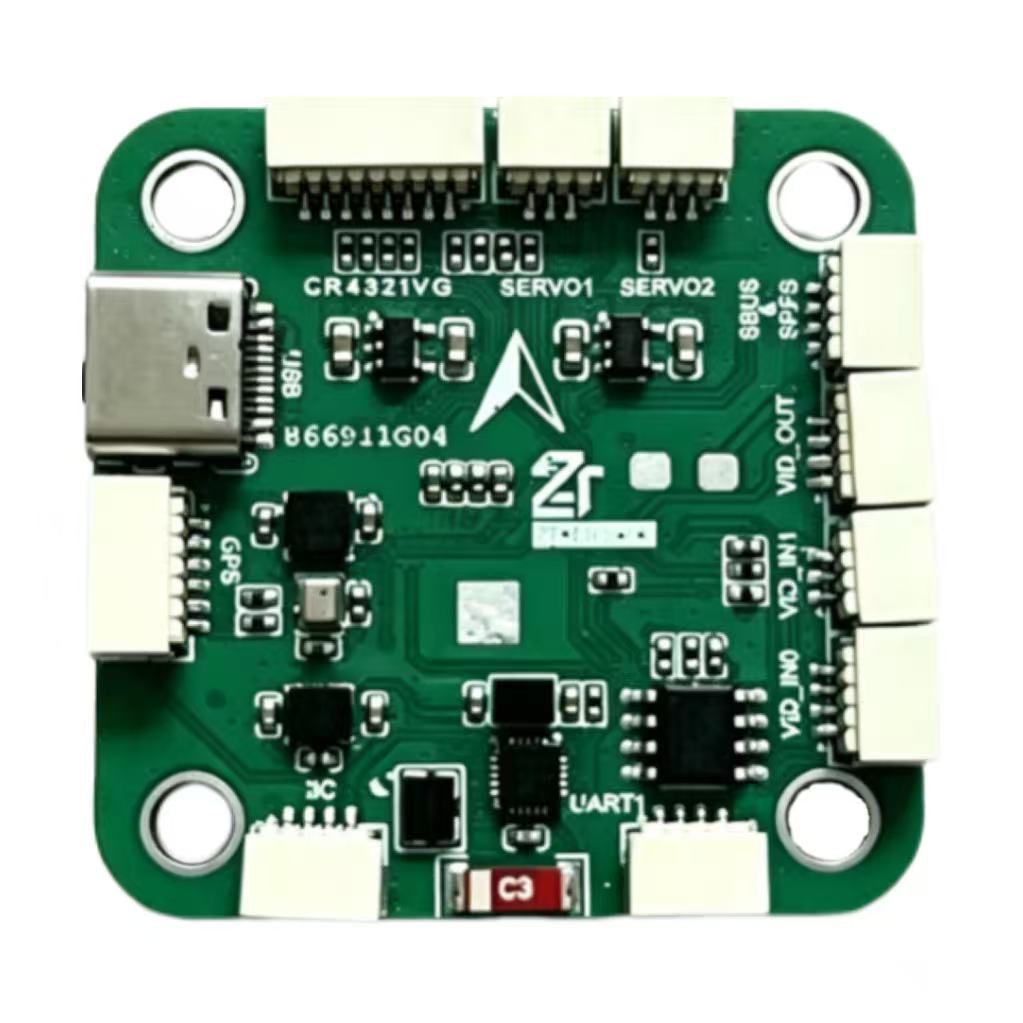

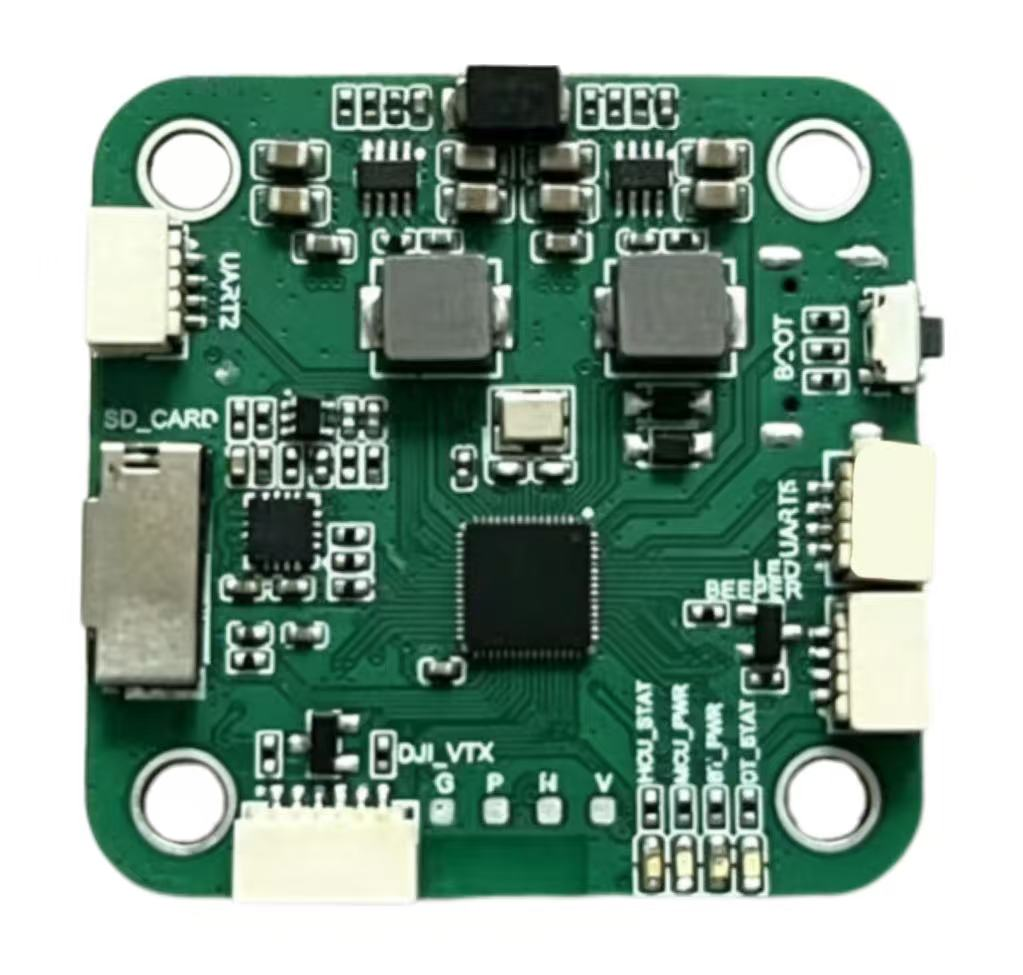

3.1 接口总览

3.2 DJI_VTX 引脚定义

3.3 状态指示灯

板载 4 颗状态 LED 指示不同模块工作状态，定义如下（以实物丝印为准）。

04安装与接线

安装前确认电池电压在 2–8S 范围内，所有接线遵循“先电源、后信号，断电操作”的原则。

4.1 机械安装

板卡四角设有 M2 圆形安装孔，孔距符合常见穿越机安装标准（以实物测量为准）。安装时使用尼龙柱 / 减震球固定，确保板卡不与机架金属件短路；传感器朝向与机头方向一致，箭头指向机头。

4.2 系统接线总览

flowchart LR
    BAT["电池 2–8S LiPo"] -->|VBAT 电源输入| FC["ZP-H415 飞控"]
    FC -->|"BEC 5V/3A"| RX["接收机 SBUS"]
    FC -->|"BEC 10V/3A"| AU["DJI 天空端 O3/O4"]
    AU <-->|"DJI_VTX 直插"| FC
    RX -->|"SBUS 信号"| FC
    FC -->|"PWM ×4"| ESC["电调 4in1"]
    ESC --> M1["电机 ×4"]
    GPS["GPS / 罗盘"] -->|"GPS 口"| FC
    CAM["模拟摄像头"] -->|"VID_IN"| FC
    FC -->|"VID_OUT"| VTX["模拟图传"]
    FC -->|"BEEP"| BZ["蜂鸣器"]
    FC -->|"LED"| LS["LED 灯带"]
    FC -.->|"蓝牙数传"| PH["手机 App"]


4.3 电源接线

• VBAT 输入：连接电池电源线，支持 2–8S；接反或超压会损坏板卡，接电前务必核对极性。
• BEC 5V/3A：供接收机、摄像头、GPS 等外设，与飞控共地。
• BEC 10V/3A：供 DJI 天空端或灯带等高功耗设备，按需使用。

4.4 电调与电机

电调信号线接入 PWM 输出（SERVO 口），默认四电机接法：M1 对应机头右前、M2 机头左前、M3 机尾右后、M4 机尾左后（以固件默认电机顺序为准，可在 Betaflight 电机测试页核对）。电调协议（DShot / PWM 等）在配置页选择。

4.5 接收机

SBUS 接收机信号线接入 SBUS 接口，回传线接 SPFS。若使用 CRSF / ELRS 接收机，则接到对应 UART 的 RX 引脚，并在 Betaflight 端口页启用串行接收机。

4.6 DJI 数字图传

DJI O3 / O4 / O4 Pro 天空端通过 DJI_VTX 接口直插，供电取自 BEC 10V。接线完成后在固件中配置 OSD 显示协议（DJI 模式），即可在眼镜端看到叠加信息。

4.7 模拟图传与 OSD

摄像头接 VID_IN（第二路接 VID_IN2），图传发射端接 VID_OUT。板载 OSD 会把飞行数据叠加到视频画面，OSD 元素在 Betaflight OSD 页配置。

4.8 GPS 与外设

GPS / 罗盘模块接入 GPS 专用口；TF 卡插入 SD_CARD 槽用于黑匣子日志；蜂鸣器与灯带分别接入 BEEP、LED 接口。

05固件与刷写

ZP-H415 出厂已预装 Betaflight 固件，正常使用无需刷写。需要升级或恢复时，官方提供合并固件（BIN 格式），客户通过 USB 连接电脑即可完成刷写，无需额外硬件。

5.1 固件说明

固件以合并固件形式提供（betaflight_4.6.0_CH32H415_full.bin），一个文件包含完整功能。客户只需刷写该合并固件，即可完成固件升级或异常恢复。

5.2 固件文件说明

5.3 通过 USB 刷写（Betaflight Configurator）

使用 USB 数据线将飞控连接电脑，配合 Betaflight Configurator（BF 地面站：https://bf.zettatree.com/）的固件刷写功能即可完成刷写。刷写前请先获取合并固件 betaflight_4.6.0_CH32H415_full.bin。

1. 进入刷写模式：先按住飞控上的 BOOT 按钮不放，再用 USB 数据线连接电脑，保持约 2 秒后松开，设备进入引导模式。
2. 打开固件刷写页：启动 Betaflight Configurator，进入固件刷写页（Firmware Flasher），确认已识别飞控对应端口。
3. 加载本地固件：点击 Load Firmware [Local]，选择下载的合并固件 betaflight_4.6.0_CH32H415_full.bin。
4. 选择端口并刷写：在端口下拉框选择飞控对应的 COM 口，点击 Flash Firmware，等待进度条完成。
5. 断开并验证：刷写完成后断开 USB，重新连接（正常模式），打开 Configurator 确认固件版本与传感器识别正常。

flowchart TD
    A["获取合并固件
betaflight_4.6.0_CH32H415_full.bin"] --> B["按住 BOOT 按钮"]
    B --> C["USB 连接电脑
进入引导模式"]
    C --> D["Configurator 固件刷写页
Load Firmware [Local]"]
    D --> E["选择 COM 端口
Flash Firmware"]
    E --> F{"刷写完成？"}
    F -- 否 --> E
    F -- 是 --> G["断开 USB 重新连接"]
    G --> H["验证固件版本与传感器"]


06配置与调参

通过 USB Type-C 连接电脑，使用 Betaflight Configurator 完成端口、协议、OSD 与飞行参数的配置。

6.1 连接与识别

使用数据线（非仅充电线）连接飞控 USB 口，打开 Betaflight Configurator（BF 地面站：https://bf.zettatree.com/）。首次连接时按提示安装串口驱动；若设备未被识别，按住 BOOT 按钮再连接 USB 可进入引导模式重试。

6.2 端口配置建议

6.3 传感器与姿态

在 Setup 页确认陀螺仪 / 加速度计实时响应，加速度计校准需将飞控水平放置；气压计与磁力计在传感器页检查读数。若传感器数据异常，优先检查安装方向、供电噪声与板卡减震。

6.4 OSD 与黑匣子

模拟图传模式在 OSD 页勾选所需显示元素并拖动位置；DJI 模式需将 OSD 协议切换为 DJI，元素布局在眼镜端生效。插入 TF 卡后可在 Blackbox 页启用日志记录，用于后续飞行数据分析与调参。

6.5 蓝牙数传

板载蓝牙数传无需额外接线，上电后使用手机端调参应用扫描并配对，即可无线查看飞行数据与基础参数。无线连接仅用于调参与状态查看，正式飞行仍建议使用有线或专用数传。

07安全与故障排查

7.1 安全须知

• 供电范围严格限制在 2–8S，超出范围会损坏板卡。
• 接电前核对电源极性，反接将导致不可逆损坏。
• 调试与刷写固件时卸下螺旋桨，防止意外启动。
• 避免在潮湿、粉尘环境使用；BEC 大电流输出时注意散热。
• 使用与硬件匹配的固件版本，刷写前确认芯片型号。

7.2 常见问题排查
